风扫煤磨介绍
进料装置、移动端滑履轴承、回转部分、出料端主轴承、出料装置、轴承润滑装置、齿轮装置、传动装置（包含慢动）。合格的细粉与热风的混合物被输入旋风收尘器内，在此将细粉和热风分开。风扫煤磨具有运行可靠、连续作业、生产能力大、传动部件少、维修费用低等优点，是一种可实现高产、高细的高标号水泥的新型粉磨设备。
风扫煤磨机图片

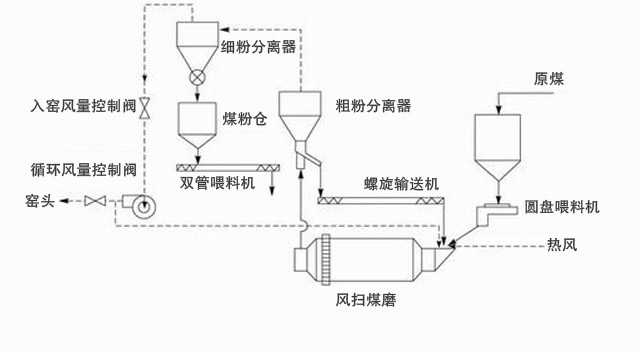

风扫磨煤机工作原理
原煤由喂料设备进入到磨机的进料装置中，温度为300℃左右的热风也通过进风管进入进料装置，含有水分的原煤在此处就开始进行热交换；当原煤进入磨机的烘干仓时，由于烘干仓内设有特制的扬料板将原煤扬起，使得原煤在此处进行强烈的热交换而得到烘干，烘干后的煤块通过设有扬料板的双层隔仓板进入粉磨仓。粉磨仓内装有研磨体（钢球），煤块在此仓内被粉碎、研磨成煤粉。在煤块被粉碎的同时，由专用的引风机经过磨机的出料装置将已粉碎的煤粉及气体一同带出磨机，较粗的颗粒会经过出料装置的返料螺旋返回到粉磨仓内进行再次粉磨。
风扫磨煤机性能特点
(1) 适用于大量利用废热气流，降低煤耗。
(2) 磨内气流速度约为3～4m/s，磨尾管道风速约为25～30m/s。
(3) 系统设有煤粉中间储仓，窑、磨操作可以互不影响。
(4) 烘干与粉磨同时进行，有利于提高粉磨效率。
(5) 本系统进行了两次不同形式的收集煤粉，提高了磨煤机粉磨产量。
(6) 收尘风机出来的气流作为一次风入窑，有利于环境卫生和废热的利用。
(7) 还可以利用冷却机的废热气流，降低燃料消耗。
(8) 系统中采用的磨煤机是我公司研发的节能高效产品，台时产量比老式普通磨煤机
高出25%～40%。
PRODUCT
PRODUCT
产品规格 | 生产能力 | 筒体转速 | 传动形式 | 电动机 | 减速机 | 重量 | 备注 | ||
|---|---|---|---|---|---|---|---|---|---|
型号 | 功率 | 型号 | 速比 | ||||||
Φ2.2×3 | 5-6 | 22 | 边缘 | YR355-M-8 | 185 | Zd50 | 5 | 37 |
|
Φ2.2×4.4 | 8-9 | 22 | 边缘 | YR355-M-6 | 220 | ZDH50 | 6.3 | 46 |
|
Φ2.4×4.75 | 14 | 20.4 | 边缘 | YR400-8 | 280 | ZD60 | 4.5 | 54 |
|
Φ2.4×4+2 | 10-12 | 20.2 | 边缘 | YRkk450-8 | 250 | ZDY35580 | 4.5 | 59 |
|
Φ2.4×4.5+2 | 16-17 | 20.4 | 边缘 | YR4005-M-8 | 280 | JDX-450 | 4.5 | 76 |
|
Φ2.6×4.8+2 | 8-10 | 20 | 边缘 | YRkk5002-8 | 400 | RZD75 | 4.5 | 91 |
|
Φ2.6×5.25+2.25 | 13-14 | 19.7 | 边缘 | YRkk500-8 | 400 | ZDY400-4.5-11 | 4.5 | 98 |
|
Φ2.8×5+3 | 8-10 | 18.9 | 边缘 | JRQ1512-10 | 480 | MCD-70 | 3.55 | 107 |
|
Φ3×9 | 18-20 | 18.3 | 边缘 | YBKK5560-8 | 630 | MBY560 | 5 | 124 |
|
Φ3.2×9.5 | 28 | 17 | 边缘 | YR800-8/1180 | 800 | NFM710 | 6.3 | 140 |
|
Φ3.4×5.25+2.8 | 30 | 17.47 | 边缘 | YRKK-56-6 | 900 | JDX-800 | 7.157 | 169 | 不含主传动 |
Φ3.8×7.25+3.5 | 41-43 | 16.7 | 边缘 | YR630-8 | 1400 | MBY800 | 5.6 | 220 |
|
