1. 直接还原铁行业概况、现状与前景
1.1 行业概况
直接还原铁（Direct Reduced Iron，DRI），又称海绵铁（Sponge Iron），是在固态下（低于铁矿石软化温度，通常900-1100℃）通过还原剂将赤铁矿（Fe₂O₃）或磁铁矿（Fe₃O₄）中的氧脱除而得到的金属铁产品。其结构保留原矿孔隙，呈海绵状，故名"海绵铁"。
DRI核心特征：
• 金属化率（Metallization）：还原出的金属铁占全铁的比例，通常85-95%。这是DRI最核心的质量指标。
• 含碳量：0.05-0.3%（气基法更低，煤基法略高），远低于高炉铁水（4-5%）。
• 杂质少：S、P含量极低（S<0.02%，P<0.05%），是电炉炼钢的优质原料。
DRI主要用途：
• 电炉炼钢原料（占70%以上）：DRI+废钢+石墨电极，可生产高纯净钢（管线钢、轴承钢、不锈钢母液）。
• 铸造用生铁替代品：用于球墨铸铁、蠕墨铸铁生产。
• 压块（HBI）：将DRI热压成高密度块（Hot Briquetted Iron），便于远洋运输和储存，是全球贸易的主要形态。
1.2 行业现状
• 全球产能：2024年全球DRI产量约1.3亿吨，同比增长约5%。印度是全球最大DRI生产国（煤基回转窑为主，年产约4000万吨），其次为伊朗、俄罗斯、沙特、墨西哥等天然气资源国（气基竖炉为主）。
• 中国现状：中国DRI产业起步晚、规模小，2024年产量约500-600万吨，占全国粗钢产量不足1%。原因：①中国天然气贵、煤基路线成本高；②废钢积蓄量快速上升，短流程电炉优先用废钢；③环保约束严。但"双碳"目标下，DRI作为低碳炼铁路径正受到空前重视。
• 工艺路线格局：
- 气基竖炉法（Midrex、HYL）：占全球DRI产量约75%，以天然气为还原剂，效率高、能耗低、产品品质好。但依赖廉价天然气，中国不具优势。
- 煤基回转窑法（SL/RN、DRC）：占全球约20%，以煤为还原剂，原料适应性强、投资较低、适合无天然气地区。这是回转窑厂家的核心市场。
- 煤基隧道窑/马蹄窑法：中国中小企业常用，投资低但规模小、能耗高、环保差，正被淘汰。
• 政策驱动：工信部《关于推动钢铁工业高质量发展的指导意见》明确提出"支持直接还原铁等低碳冶金技术开发应用"。河北、江苏、广东等地已将DRI纳入钢铁行业碳达峰实施方案。
1.3 发展前景
• 碳中和的核心路径：DRI+绿氢+电炉是实现钢铁"近零碳排放"的三大支柱。使用氢气替代天然气作还原剂（氢基DRI），碳排放可从传统高炉的2.0tCO₂/t钢降至0.2-0.5tCO₂/t钢。
• 废钢资源约束下的补充：中国废钢积蓄量虽大但分布不均，优质废钢（低Cu、低Sn）日益紧缺。DRI是"纯净铁源"，可与废钢形成互补。
• 煤基回转窑的生存空间：在天然气匮乏但煤炭丰富的地区（中国华北、印度、南非、越南），煤基回转窑仍是性价比最高的DRI路线。关键是解决环保（除尘、脱硫、脱硝）和能耗问题。
• 技术升级方向：回转窑大型化（Φ5.0×80m以上）、富氧强化还原、窑内气氛精准控制、余热回收发电、CO₂捕集等，将使煤基DRI能耗从当前的13-16 GJ/t降至11-13 GJ/t。
2. 直接还原铁生产所需原料
2.1 含铁原料（铁矿石）
DRI对铁矿石品质要求比高炉更苛刻，因为回转窑内是固-固/固-气反应，传热传质条件不如高炉熔态好。
• 铁品位（TFe）：要求≥66%，越高越好。品位每低1%，金属化率降约1.5-2%，能耗增约3%。推荐用巴西Carajas、澳大利亚Pilbara、印度Dalli-Rajhara等地的高品位块矿或球团。
• 脉石含量（SiO₂+Al₂O₃）：要求≤3-5%。脉石高会生成低熔点渣相，在窑内形成粘结圈，且降低产品铁品位。
• 粒度：回转窑煤基法要求10-20mm块矿（或8-16mm球团）。粒度过小→被烟气带走、床层透气性差；过大→中心还原不透，金属化率下降。
• 冶金性能：要求还原性好（多孔、裂隙发育）、热爆裂率低（<5%，防止窑内粉化）。
• 有害元素：S<0.01%、P<0.05%、Cu<0.02%、Sn<0.01%、As<0.005%。这些元素在DRI中不被脱除，会全部进入钢水。
2.2 还原剂（煤）
煤基回转窑法中，煤既是还原剂又是燃料，是生产成本的核心变量。
• 固定碳：要求≥55%，越高还原能力越强。
• 灰分：要求≤15%，越低越好。灰分是惰性物质，增加渣量、降低热效率、恶化产品品质。
• 挥发分：要求20-35%。挥发分在窑内热解释放可燃气体（CO、H₂、CH₄），是窑内还原气氛的主要来源。挥发分过低→还原势不足；过高→火焰过长、燃烧不稳定。
• 硫含量：要求≤0.8%。煤中硫会转移到DRI中（S从煤→气相→DRI），影响产品纯净度。
• 粒度：10-25mm块煤。粉煤会被烟气带走，大块则反应慢。
• 推荐煤种：无烟煤（固定碳高但挥发分偏低）、烟煤（挥发分适中）、长焰煤（挥发分高、火焰长）。实际生产中常配煤（如70%无烟煤+30%烟煤）以兼顾固定碳和挥发分。
2.3 辅助原料
• 脱硫剂：石灰石（CaCO₃）或白云石（CaMg(CO₃)₂），添加量3-8%。作用：在窑内分解生成CaO/MgO，吸收煤中硫（生成CaS/MgS进入渣相），降低DRI含硫量。
• 助熔剂（可选）：石英砂（SiO₂），用于调节渣相熔点。当矿石脉石中Al₂O₃高时需补SiO₂，使渣相熔点降至1300-1350℃，防止高温粘结。
• 粘结剂（如用球团）：膨润土、有机粘结剂，用于造球。
3. 从原料到直接还原铁的过程分析
3.1 原料预处理
1. 铁矿石预处理：
• 块矿筛分：振动筛将矿石筛分为10-20mm（入窑合格料）和<10mm（粉矿，需造球或外售）。
• 球团制备（如使用粉矿）：粉矿经造球盘/造粒机制成Φ8-16mm球团，再经链篦机干燥预热至300-500℃，获得足够强度后入窑。
• 洗矿（可选）：对含泥高的矿石水洗，降低SiO₂、Al₂O₃。
2. 煤的预处理：
• 破碎筛分：原煤破碎后经振动筛分为10-25mm（入窑）和<10mm（粉煤，可作燃料或制粉）。
• 配煤：按固定碳、挥发分、硫含量指标，将不同煤种按比例配混，确保入窑煤品质稳定。
3. 脱硫剂/助熔剂准备：石灰石破碎至5-15mm，按配比与矿、煤混合。
3.2 回转窑还原焙烧
窑内温度分区与反应：
• 干燥预热段（窑尾，200-600℃）：物料中的游离水和吸附水脱除，煤中挥发分开始析出。矿石结构因脱水而微裂，有利于后续还原气体向内扩散。
• 预还原段（600-800℃）：煤中固定碳和挥发分热解产生的CO、H₂开始还原Fe₂O₃→Fe₃O₄→FeO。此段还原速度受化学反应动力学控制，是整窑还原量的40-50%。
• 主还原段（800-1000℃）：这是还原反应最快的区域。FeO被大量还原为金属铁（Fe）。反应式：FeO + CO → Fe + CO₂；FeO + C → Fe + CO。此段还原量占全窑的40-50%。温度控制在950±30℃为宜。
• 终还原/渗碳段（1000-1100℃，窑头）：残余FeO进一步还原，同时部分金属铁吸收碳（渗碳），生成Fe₃C。控制终点温度在1050-1100℃，金属化率可达90-93%。温度过高（>1150℃）→ 物料软化粘结、形成结圈、铁颗粒长大过烧；过低（<950℃）→ 还原不完全、金属化率不达标。
关键工艺参数：
• 金属化率（Metallization, M）：M = Feₘₑₜₐₗ / Feₜₒₜₐₗ × 100%。目标85-93%。
• 窑内气氛：需维持强还原性气氛（CO/CO₂≥2.5，H₂/H₂O≥2.0）。通过配煤量、二次风量和窑速联合调控。
• 填充率：一般8-12%。过高→物料翻滚差、还原不均；过低→产能低、热效率低。
• 窑转速：0.3-1.0 rpm，变频调速。转速快→产能高但停留时间短→金属化率降；转速慢→反之。
• 物料停留时间：通常6-10小时（取决于窑长、转速、倾角、填充率）。
• 煤铁比（C/Fe）：还原用煤与铁矿石的质量比，通常0.6-1.0。过低还原不足，过高浪费且增加灰分污染。
3.3 出窑产品的处理
1. 冷却与磁选：
• 出窑高温物料（约1000℃）先经冷却机（单筒冷却机或竖冷器）急冷至<100℃，防止再氧化。
• 冷却后的物料是DRI（金属铁颗粒）+ 尾渣（未还原氧化铁+煤灰分+脱硫剂灰）的混合物，需经磁选机分离。
• 磁选精矿即为DRI产品（金属化率88-93%，TFe 88-92%），尾矿（非磁性部分）作建材或尾渣处理。
2. 热压块（HBI工艺，可选但主流）：
• 在窑头直接引出高温DRI（约800-900℃），送入热压块机（Briquetting Press），在高压（约6-10 t/cm²）下压制成高密度块（密度≥5.0 g/cm³，单块重约5-10kg）。
• HBI优势：①高密度便于远洋运输和堆存；②隔绝空气，防止DRI再氧化（DRI在空气中会缓慢氧化放热，甚至自燃）；③便于电炉计量加料。
• HBI是全球DRI贸易的主要形态（占贸易量80%以上）。
3. 筛分分级：
• DRI按粒度分为块DRI（>6mm，用于电炉）和粉DRI（<6mm，用于转炉或烧结）。
• HBI通常不经筛分，直接打捆包装。
3.4 煤基回转窑法典型工艺流程框图
铁矿石(10-20mm) ─┐
├→ 配料混合 → 回转窑还原(950-1100℃) → 冷却 → 磁选分离 → DRI产品
还原煤(10-25mm) ─┤
│
脱硫剂(石灰石) ─┘
↓（可选）
热压块机 → HBI产品

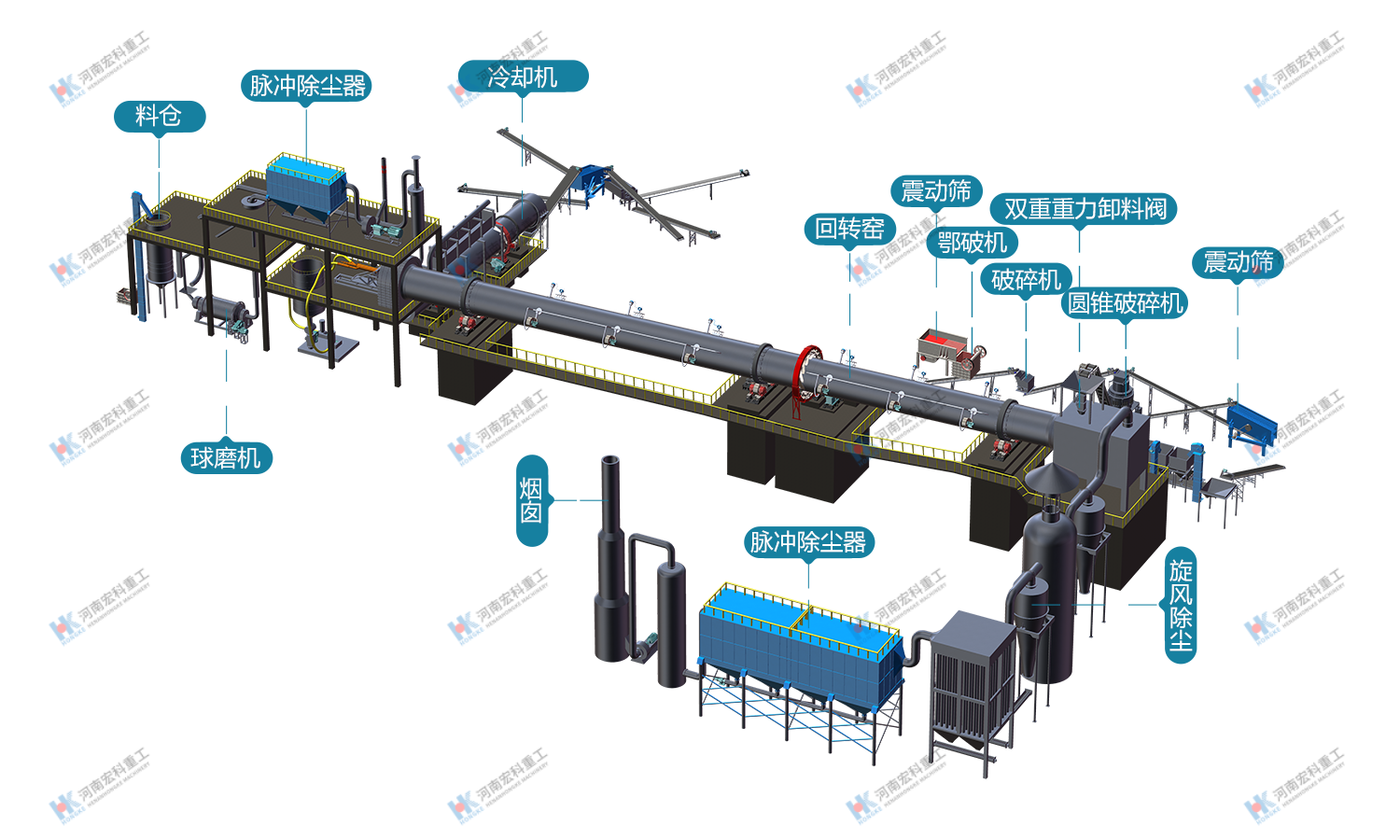

4. 直接还原铁生产线所需装备列表
4.1 年产20万吨DRI煤基回转窑生产线
（以处理高品位块矿+烟煤/无烟煤混配为基准，产品为DRI或HBI）
序号 | 设备名称 | 规格示例 | 数量 | 主要功能 |
1 | 原料预处理系统 | |||
1.1 | 颚式破碎机（矿） | PE-600×900 | 1台 | 矿石粗碎 |
1.2 | 振动筛（矿） | 2YK-2160 | 2台 | 筛分10-20mm入窑 |
1.3 | 颚破+筛分（煤） | PE-400+2YK | 1套 | 煤破碎筛分 |
1.4 | 石灰石破碎筛分 | PE-250+振动筛 | 1套 | 脱硫剂准备 |
1.5 | 配料皮带秤系统 | B1000电子皮带秤 | 若干 | 矿/煤/灰精确配料 |
2 | 回转窑还原系统（核心） | |||
2.1 | DRI回转窑 | Φ4.0×60m / Φ4.2×65m | 1台 | 950-1100℃还原 |
2.2 | 窑头燃烧器 | 四通道煤粉/燃气 | 1套 | 提供辅助热源 |
2.3 | 窑尾密封装置 | 迷宫+鱼鳞片复合 | 1套 | 防漏风漏料 |
2.4 | 窑头罩及排料装置 | 水冷式 | 1套 | 出料及密封 |
3 | 冷却系统 | |||
3.1 | 单筒冷却机 | Φ2.2×22m | 1台 | DRI急冷至<100℃ |
4 | 磁选分离系统 | |||
4.1 | 电磁/永磁筒式磁选机 | CTB-1024 | 2-3台 | 分离DRI与尾渣 |
4.2 | 振动筛 | 2YK-1548 | 1-2台 | 产品分级 |
5 | HBI热压块系统（可选） | |||
5.1 | 热压块机 | 630T/1000T液压 | 1-2台 | 800-900℃热压成块 |
5.2 | 冷却输送线 | 水冷输送带 | 1套 | HBI冷却至<80℃ |
5.3 | 自动打捆包装机 | 液压打捆 | 1套 | HBI打捆 |
6 | 烟气处理系统 | |||
6.1 | 沉降室/旋风预收 | 多管旋风 | 1套 | 预收粗粉尘 |
6.2 | 余热锅炉（可选） | 蒸发量5-8t/h | 1台 | 回收烟气余热发电 |
6.3 | 布袋除尘器 | 脉冲式，PPS滤料 | 1套 | 精收尘 |
6.4 | 脱硫脱硝装置 | SNCR+半干法脱硫 | 1套 | 达标排放 |
6.5 | 引风机+烟囱 | 高压变频，H=45m | 1套 | 系统负压+排放 |
7 | 电气控制系统 | DCS | 1套 | 全流程自动化 |
4.2 不同产能对应的典型窑型
产能（万吨/年） | 推荐窑型 | 备注 |
10 | Φ3.6×55m | 小型线，适合起步 |
20 | Φ4.0×60m 或 Φ4.2×65m | 主流规格 |
30 | Φ4.5×70m 或 双窑 | 单窑上限约35万吨 |
50 | 双窑（2×Φ4.5×70m） | 大型厂配置 |
5. 如何选择直接还原铁生产加工设备的分析
5.1 回转窑的选型
DRI回转窑和水泥窑、石灰窑有本质区别——窑内是"固-固/固-气"还原反应，物料不熔融（温度严格控制在软化点以下），但对气氛、温度均匀性、结圈控制的要求极高。
• 长径比L/D：推荐14-18:1。比水泥窑（30-40）短得多，因为DRI还原反应集中在800-1100℃约30-40m窑长内完成，过长会导致已还原的DRI在高温下再氧化或被过度渗碳。
• 窑径选择：按产能公式估算：日产DRI（t/d）≈ 0.7×Φ²（Φ为窑径m）。例如Φ4.0m窑，日产约11.2吨？不对——实际经验：Φ4.0m窑日产约600-700吨DRI（利用系数约0.5-0.6 t/m³·d），年产约20-23万吨。公式仅作粗算，必须结合实际原料和煤种修正。
• 窑体材质：DRI窑工作温度虽不高（最高1100℃），但窑内气氛为强还原性（CO浓度高、O₂<1%），对耐火材料和金属壳体有特殊要求。
• 耐火衬里：
- 还原段（主反应区，800-1100℃）：推荐高铝砖（Al₂O₃≥70%）或抗剥落高铝砖。不可用镁铬砖（强还原气氛下MgO会被碳还原）。
- 预热带（<800℃）：黏土砖即可。
- 隔热层：硅酸铝纤维毯（1260级）+ 轻质保温砖复合，筒体表面温度控制在<150℃。
• 窑壳材质：Q235B普通碳钢即可（工作温度<300℃），但需注意低温硫化物腐蚀（烟气含H₂S），建议内表面涂防腐漆。
• 密封装置（DRI窑的生命线）：
- 窑尾：必须采用迷宫式+石墨盘根+气动压紧复合密封，漏风系数<3%。原因：窑尾烟气含高浓度CO（10-20%），漏入空气会使CO燃烧放热→窑尾温度失控→矿石局部过烧→结圈。
- 窑头：水冷式密封罩+石墨块接触密封，防止高温DRI再氧化（遇空气会燃烧）。
• 倾角与转速：倾角2-4°，转速0.3-1.0 rpm变频。DRI物料比重较大（堆密度2.5-3.0 t/m³），转速可比石灰窑稍快，但过快会导致物料抛扬过高、磨损窑衬。
5.2 还原煤的配制与给料系统
• 配煤精度：煤铁比（C/Fe）是DRI质量的第一控制变量，配料皮带秤精度需达±0.5%。推荐使用矩阵式电子皮带秤+PLC自动调节。
• 给料方式：矿、煤、石灰石分别计量后，在入窑皮带处汇合混合。混合均匀性直接影响窑内还原反应的均匀性。
• 配煤策略：固定碳不够→还原不足、金属化率低；挥发分不够→窑内还原气氛弱。建议：
- 无烟煤（固定碳高、挥发分10-15%）+ 烟煤（挥发分25-35%）按7:3或6:4配。
- 煤的粒度10-25mm，<10mm粉煤比例控制在<15%，否则会被烟气带出、降低还原效率。
5.3 冷却设备的选择
• 单筒冷却机：DRI线首选。高温DRI（约1000℃）从窑头进入，与逆向冷空气换热，冷却至<100℃。冷却机出口热风（约400-600℃）可回收作为二次风或余热锅炉热源。
• 竖式冷却器：适合大型线（>30万吨/年），冷却效率高、热回收率>70%，但投资大、对物料粒度均匀性要求高。
• 关键注意：DRI在400-600℃区间会与空气中的氧发生"二次氧化"（2Fe+O₂→2FeO），因此冷却机必须保持微正压或充氮气保护，杜绝空气窜入。
5.4 磁选分离设备的选择
• DRI具有强磁性（金属铁），而尾渣（FeO、SiO₂、Al₂O₃、煤灰）为非磁性或弱磁性，磁选分离效率高（>95%）。
• 推荐设备：永磁筒式磁选机（磁场强度1500-2500高斯），两段磁选（粗选+精选），确保DRI品位TFe≥90%。
• 注意：磁选机进料温度需<100℃，否则永磁体退磁。冷却机出口必须配置温度监测，超温时走旁路。
5.5 HBI热压块机
• 若产品定位为出口或长途运输，HBI是必选项。DRI粉在空气中会缓慢氧化放热（甚至自燃），不能直接堆存运输。
• 热压块机：在DRI出窑后趁热（800-900℃）直接压块，利用金属铁的高温塑性使其致密化。
• 关键参数：压块密度≥5.0 g/cm³（越高越不易再氧化），单块重5-10kg，抗压强度≥200 kgf/块。
• 选型：推荐液压式热压块机（630T-1000T），比机械式运行平稳、压力可调、故障率低。
5.6 环保设备
• DRI窑烟气特点：含CO 10-20%（可燃）、粉尘（矿粉+煤灰）浓度高、含H₂S/SO₂（煤中硫）。
• 除尘：标配旋风预收+布袋精收。滤料PPS或PTFE覆膜（耐温、耐硫腐蚀）。
• 脱硫：煤基DRI窑SO₂排放较高，必须配套半干法或湿法脱硫。
• 脱硝：NOx主要来自煤粉燃烧和热力型，SNCR可满足大部分区域标准。
• CO回收：高浓度CO烟气可引入燃烧室焚烧（回收热能）或作燃料气使用，既环保又节能。
5.7 自动化控制
DRI回转窑的控制复杂度高于石灰窑和水泥窑，因为多了"气氛控制"这个维度。推荐DCS系统，核心控制回路：
• 窑尾温度-窑速-给料量串级控制：稳定还原反应进程。
• 窑内气氛控制（核心）：在线CO/CO₂分析仪（ZrO₂+红外）+ 二次风量+配煤量联动，锁住CO/CO₂≥2.5。这是DRI窑区别于其他窑的最大控制难点。
• 金属化率软测量：通过窑头取样+快速化学分析（每2小时）+ 在线微波水分仪+神经网络模型，实时估算金属化率，反馈调整配煤比和窑速。
• 残氧监控：窑头和冷却机出口设残氧/ZrO₂探头，联锁氮气补入，防止DRI再氧化。
6. 常见问题问答
Q1: 金属化率只有80-85%，达不到90%，怎么调？
A: 金属化率是DRI的命脉，偏低意味着铁没还原透。按优先级排查：①配煤量不足→ 提高煤铁比（C/Fe从0.7提到0.85），确保还原剂充足；②窑内温度偏低→ 检查燃烧器火焰、提温至980-1050℃；③停留时间不足→ 降窑速（从0.8rpm降到0.5rpm），延长物料在还原段的时间；④矿石粒度过大（>25mm）→ 中心还原不透，控制入窑粒度10-20mm；⑤矿石品位低/脉石高→ 脉石包裹铁矿物阻碍还原，换高品位矿或增加助熔剂；⑥窑内气氛氧化性→ 检查密封、减少漏风、增加配煤，确保CO/CO₂≥2.5。
Q2: 回转窑内频繁结圈，怎么预防和治理？
A: DRI窑结圈是最常见也最头疼的故障，本质是局部温度过高导致物料表面软化粘连。常见三种结圈：①低温料浆圈（窑尾400-600℃）：细粉+水分形成料浆粘附。预防：加强筛分，控制入窑水分<3%。②中温粘结圈（800-950℃）：还原生成的FeO与SiO₂/Al₂O₃形成低熔点硅酸铁（Fe₂SiO₄，熔点约1200℃），在局部高温区软化粘结。预防：控制矿石SiO₂+Al₂O₃<5%、窑内温度均匀不超1050℃、配加石灰石提高渣相熔点。③高温过烧圈（>1100℃）：局部超温导致物料半熔融。预防：燃烧器火焰不直喷物料、控制窑头温度<1100℃。治理：轻度圈可提温烧通或降速摩擦脱落；严重圈需停窑用风炮/人工打圈。根治之道是原料预处理+精准温控+气氛控制三管齐下。
Q3: DRI产品含硫偏高（>0.05%），如何降硫？
A: DRI中的硫主要来自煤（煤中硫→气相H₂S/COS→被DRI吸收）。降硫途径：①选用低硫煤（S<0.6%）；②增加脱硫剂（石灰石）添加量至5-8%，CaO在窑内与H₂S反应生成CaS进入渣相；③提高渣碱度（CaO/SiO₂≥1.5），增强脱硫热力学条件；④窑内气氛控制（高CO/CO₂有利于CaS稳定存在，防止回硫）；⑤必要时在电炉阶段再加脱硫剂深脱，但成本更高。建议在窑内一步到位。
Q4: DRI在空气中会自燃吗？怎么安全储存？
A: 是的，DRI（尤其是细粉DRI）在空气中会缓慢氧化放热，当热量积聚到自燃点（约200-300℃）时会自燃，是公认的危化品。安全措施：①优先做HBI：热压块后密度高、比表面积小，不易氧化，可安全堆存3-6个月；②充氮密封储存：DRI仓和包装内设氮气保护，O₂<5%；③控制水分：DRI遇水会产生H₂（3Fe+4H₂O→Fe₃O₄+4H₂↑），既损失铁又产生爆炸性气体，必须防潮；④堆存管理：DRI堆高<3m、堆温<60℃、定期测温、配备CO监测；⑤运输：用密闭罐车或充氮集装箱，禁止普通敞车运输。
Q5: 煤基DRI和天然气竖炉DRI，成本差多少？
A: 这是客户最常问的问题。粗略对比（2026年价格水平）：①煤基回转窑：原料成本（矿石+煤）约占总成本55-60%，煤耗约0.6-0.9t标煤/t DRI，电耗约80-120 kWh/t，人工维护较高，综合加工成本约2800-3500元/t DRI（视煤价）。②气基竖炉：天然气消耗约10-12 GJ/t DRI，按工业气价3.5元/Nm³折算约3500-4500元/t，但投资更高、运维更省、产品品质更好（金属化率92-95%、硫极低）。结论：天然气便宜的地区（中东、北美）气基绝对优势；煤炭便宜且无天然气的地区（中国华北、印度、南非、越南）煤基回转窑更经济。这也是煤基DRI在亚洲、非洲仍有广阔市场的原因。
Q6: 回转窑DRI的能耗指标应该控制在多少？
A: 煤基回转窑DRI的先进热耗指标：标煤耗约0.65-0.85 t/t DRI（折合热耗约13-17 GJ/t）。影响因素：①矿石品位（TFe每高1%，能耗降约3%）；②窑尾是否配预热器（配预热器可回收烟气余热，降能耗8-12%）；③冷却机热风回收（回收400-600℃热风作二次风，降能耗5-8%）；④窑体保温（硅酸铝纤维+轻质砖复合，降散热损失3-5%）；⑤余热发电（大型线可配纯低温余热锅炉，发电自给30-50%）。给客户承诺时，标煤耗≤0.75 t/t DRI是合理且有竞争力的指标。
Q7: 新建一条年产20万吨DRI回转窑线，投资回收期大概多久？
A: 粗略测算（2026年价格，煤基路线，含HBI压块）：总投资约1.5-2.5亿元（含矿山/原料保障、回转窑主体、磁选、HBI、环保、土建安装、电气自控）。原料成本（矿石+煤）约1800-2200元/t DRI，加工成本（电+人工+折旧+环保+维护）约600-900元/t，合计吨成本约2400-3100元。DRI出厂价（视区域和品质）约3200-4000元/t，HBI可再加200-400元/t溢价。吨净利约500-900元，年产20万吨满产年净利约1.0-1.8亿元，投资回收期约2-3年（含建设期1-1.5年）。如果自建HBI产线出口海外，回收期可进一步缩短至1.5-2.5年。这是DRI项目吸引投资的核心逻辑。
Q8: 氢基DRI是未来方向吗？回转窑能改氢气还原吗？
A: 氢基DRI是实现钢铁"近零碳"的关键路径，全球（尤其欧盟、日本、韩国）正在加速布局。但纯氢还原在回转窑中面临挑战：①H₂火焰温度低、热值高但体积大，窑内温度场难维持；②H₂还原是吸热反应（FeO+H₂→Fe+H₂O，ΔH>0），需要额外供热；③H₂易燃易爆，对密封和防爆要求极高。现实路径：①先搞"富氢"（天然气掺30-50%H₂）过渡，技术成熟度高；②纯氢DRI目前主流是气基竖炉（Midrex H₂、HYL H₂），而非回转窑；③回转窑厂家的机会在于：现有煤基窑改"煤+氢气"共还原（利用钢厂副产焦炉煤气，含H₂ 55-60%），既降碳又保经济。建议客户关注钢厂园区内"焦炉煤气+回转窑"的耦合模式，这是中国特色的氢基DRI过渡方案。
