氧化锌生产工艺流程全解析

1. 氧化锌生产行业概况、现状与前景

1.1 行业概况

氧化锌（ZnO），俗称锌白，是一种重要的无机化工原料和功能材料。它呈白色粉末状，无毒、无味，具有优异的紫外屏蔽、抗菌抑菌、光催化、压电、导电等特性。氧化锌广泛应用于橡胶、涂料、陶瓷、电子、医药、化妆品、饲料、纺织等多个领域。

从生产工艺来看，氧化锌的生产主要分为三大路线：直接法（亦称美国法）、间接法（亦称法国法）​ 和湿化学法。

直接法：​ 以锌精矿或含锌二次资源为原料，经高温还原、氧化得到氧化锌。此法原料适应性广，成本相对较低，是国内外最主要的生产方式。

间接法：​ 以高纯度金属锌锭为原料，加热气化后在空气中直接氧化而成。产品纯度高（可达99.7%以上），但成本高昂，主要用于高端应用领域。

湿化学法：​ 以含锌溶液（如硫酸锌、氯化锌）为原料，通过沉淀、热解等步骤制得纳米级或特定形貌的氧化锌。产品附加值极高，但工艺复杂、投资大。

1.2 行业现状

当前，全球氧化锌市场呈现以下特征：

产能高度集中：​ 中国是全球最大的氧化锌生产国和消费国，产能占全球一半以上。行业内企业众多，但大型龙头企业市场份额集中，中小企业面临同质化竞争和环保压力。

原料结构多元化：​ 除了传统的锌精矿外，利用钢厂烟灰、镀锌渣、废旧锌锰电池、再生锌合金等含锌二次资源生产氧化锌的比例逐年上升，已成为行业降本增效和资源循环的重要途径。

产品向精细化、功能化方向发展：​ 普通橡胶级氧化锌市场竞争激烈，利润微薄。而高纯度、纳米级、活性氧化锌以及改性氧化锌（如包覆型、掺杂型）的需求增速较快，附加值更高。

环保约束趋严：​ 氧化锌生产过程中的废气（SO₂、铅尘、重金属挥发物）、废水（含锌、镉、铅离子）和废渣治理成本高企。国家《无机化学工业污染物排放标准》（GB 31573）的实施，迫使企业加大环保投入，淘汰落后产能。

1.3 发展前景

下游需求稳定增长：​ 橡胶轮胎、陶瓷釉料、涂料油漆等传统领域仍将保持刚性需求。随着新能源汽车、光伏、5G通信、半导体等新兴产业的崛起，对高性能氧化锌（如导热填料、压敏电阻材料、透明导电薄膜）的需求将迎来爆发式增长。

循环经济模式成为主流：​ 从含锌废弃物中回收锌并生产氧化锌，符合国家“双碳”和循环经济政策导向，将是未来新增产能的主要来源。相关技术和装备（如回转窑处理钢铁烟灰）将持续升级。

智能化与绿色制造：​ 自动化配料系统、DCS集中控制、余热回收利用、低氮燃烧技术、湿法脱硫脱硝一体化等技术的集成应用，将成为新建氧化锌生产线的标配，实现降本、提质、减排的目标。

2. 生产氧化锌所需矿物及原料种类

2.1 原生矿物（锌矿）

闪锌矿（ZnS）：​ 最主要的锌矿物，常与方铅矿共生。颜色从浅黄到棕黑色不等。是硫化锌精矿的主要来源。

菱锌矿（ZnCO₃）：​ 次生氧化矿，质地较软，易溶于酸。

红锌矿（ZnO）：​ 天然氧化锌，但储量很少，不具备工业开采价值。

硅锌矿（Zn₂SiO₄）和异极矿（Zn₄Si₂O₇(OH)₂·H₂O）：​ 也是常见的氧化锌矿。

工业上，直接法生产氧化锌的主要原生原料是锌精矿，即通过选矿富集后的硫化锌精矿（ZnS），品位一般在45%-55%之间。

2.2 二次资源（再生原料）——越来越重要

钢铁冶炼烟灰（含锌烟灰）：​ 电弧炉炼钢或高炉炼铁过程中收集的烟尘，含锌量通常在10%-35%，是当前最主要的二次锌资源。还含有铅、镉、氯、碱金属等杂质。

镀锌渣：​ 热镀锌工艺产生的锌渣，含锌量高达90%以上。

锌合金压铸废料：​ 报废的锌合金零件、边角料等。

废旧锌锰电池：​ 回收其中的锌皮和锌粉。

催化剂废料：​ 化工合成中使用过的含锌催化剂。

2.3 辅助原料

还原剂：​ 主要为无烟煤、焦炭粉或煤粉。在高温下将ZnO还原为Zn蒸气。要求固定碳含量高、灰分低、挥发分适中。

粘结剂：​ 用于将粉状原料压制成块或球团，以便于入窑。常用膨润土、水玻璃、糖浆废液等。

3. 矿石开采的方法

3.1 锌矿的开采

锌矿通常与铅、银、铜等多金属共生，开采方式取决于矿体的赋存条件。

地下开采：​ 对于埋藏较深的脉状或层状矿体，采用地下开采。常用方法包括：

充填采矿法：​ 采空区用废石或尾砂充填，控制地压，回采率高，适用于高品位或贵重伴生矿。

崩落采矿法：​ 自然崩落或强制崩落围岩，生产效率高，成本低，但贫化率较大。

露天开采：​ 适用于埋藏浅、厚度大的矿体。成本低、安全、回采率高，但环境影响较大。

3.2 选矿过程

开采出的原矿品位较低（通常3%-10%），无法直接冶炼，必须经过选矿富集。

破碎与磨矿：​ 原矿经颚式破碎机、圆锥破碎机破碎至一定粒度，再送入球磨机或棒磨机研磨至细粉（-200目占60%-80%）。

浮选：​ 这是硫化锌矿最核心的选矿方法。在矿浆中加入捕收剂（如黄药）、起泡剂（如松醇油）、抑制剂（如石灰抑制黄铁矿），通过充气搅拌，使锌矿物选择性地附着在气泡上上浮，形成泡沫精矿，而脉石矿物留在矿浆中。得到的锌精矿ZnS品位可达45%-55%。

脱水：​ 浮选精矿经浓缩、过滤、干燥，得到含水率低于10%的锌精矿粉。

3.3 二次资源的“开采”——收集与预处理

对于二次资源，其“开采”过程就是收集、分类和预处理。

收集：​ 从钢铁厂、镀锌厂、电池回收站等渠道采购。

预处理：​ 主要包括脱油、脱氯、脱氟。例如，钢铁烟灰中含有较高的氯和碱金属，若不预先脱除，会在回转窑中造成严重的结圈和腐蚀问题。常用方法是水洗脱氯或多膛炉焙烧脱氯。

4. 从矿石到氧化锌的过程分析

这里重点阐述最主流的回转窑直接法生产氧化锌的完整流程，这也是贵公司作为回转窑厂家最关心的部分。

4.1 基本原理

直接法的核心化学反应是：在高温（1100-1300℃）和还原气氛下，原料中的氧化锌（ZnO）被碳（C）或一氧化碳（CO）还原成金属锌蒸气（Zn↑），锌蒸气随烟气进入氧化室，与空气中的氧气（O₂）反应，重新氧化成纳米级或微米级的氧化锌粉末（ZnO）。

还原反应（回转窑内）：​ ZnO + C → Zn↑ + CO ; ZnO + CO → Zn↑ + CO₂

氧化反应（氧化室内）：​ 2Zn↑ + O₂ → 2ZnO

4.2 工艺流程详解

第一阶段：原料预处理与配料

原料破碎与筛分：​ 锌精矿或二次含锌原料如有结块，需先经破碎机破碎至<10mm。

配料：​ 将含锌原料、还原煤、粘结剂按精确比例送入混合机。典型配比为：锌精矿粉 100份，无烟煤 25-35份，粘结剂 2-5份。对于二次原料，还需根据其成分加入石灰石等造渣剂以调节炉渣熔点。

压球/压块：​ 混合好的物料送入对辊压球机或压块机，压制成具有一定强度的球团或砖块。这是关键一步，因为粉料直接入窑会被气流带走，且反应接触面积不足。球团尺寸通常为20-50mm。

第二阶段：还原焙烧（回转窑内）

干燥预热：​ 生球团从窑尾进入，与逆向流动的高温烟气换热，温度升至200-400℃，脱除物理水和结晶水。

还原反应区：​ 温度升至1100-1250℃。在此区域，ZnO被C和CO还原为锌蒸气（Zn↑）。同时，原料中的PbO、CdO等也被还原为铅蒸气和镉蒸气。这些金属蒸气随烟气排出。

渣化与排渣：​ 原料中的脉石（SiO₂、CaO、Al₂O₃、FeO等）在高温下熔化成液态炉渣，从窑头排出。炉渣可经水淬后用作建材原料。

第三阶段：氧化与收尘

氧化室：​ 从窑头排出的高温烟气（含Zn、Pb、Cd蒸气及CO、CO₂、N₂）进入特制的氧化室。在此处补入大量二次空气，使锌蒸气瞬间氧化成氧化锌固体微粒。氧化室温度控制在800-1000℃。

冷却与收尘：​ 含氧化锌烟气的温度很高，需先经过空气冷却器或喷雾冷却塔降温至200-250℃，然后进入布袋除尘器。布袋除尘器收集下来的粉末即为粗氧化锌产品，品位通常在85%-92%之间。

烟气净化：​ 经过布袋除尘器后的尾气，仍需经过脱硫（如湿法碱洗）处理后才能达标排放。

第四阶段：提纯与后处理（可选）

粗氧化锌因含有铅、镉、氯等杂质，颜色偏黄或灰，只能用于橡胶、陶瓷等对纯度要求不高的领域。如需生产高纯度氧化锌（99%以上），需进行提纯：

回转窑二次提纯（或称精炼）：​ 将粗氧化锌与少量还原煤再次混合、压球，在另一台小型回转窑中进行第二次还原-氧化过程。利用锌、铅、镉沸点的差异，控制氧化室温度，优先收集高纯度的氧化锌。这是目前最主流的提纯方法。

酸解法：​ 用硫酸溶解粗氧化锌，经除杂、沉淀、煅烧得到高纯氧化锌。此法产品纯度极高，但流程长、成本高。

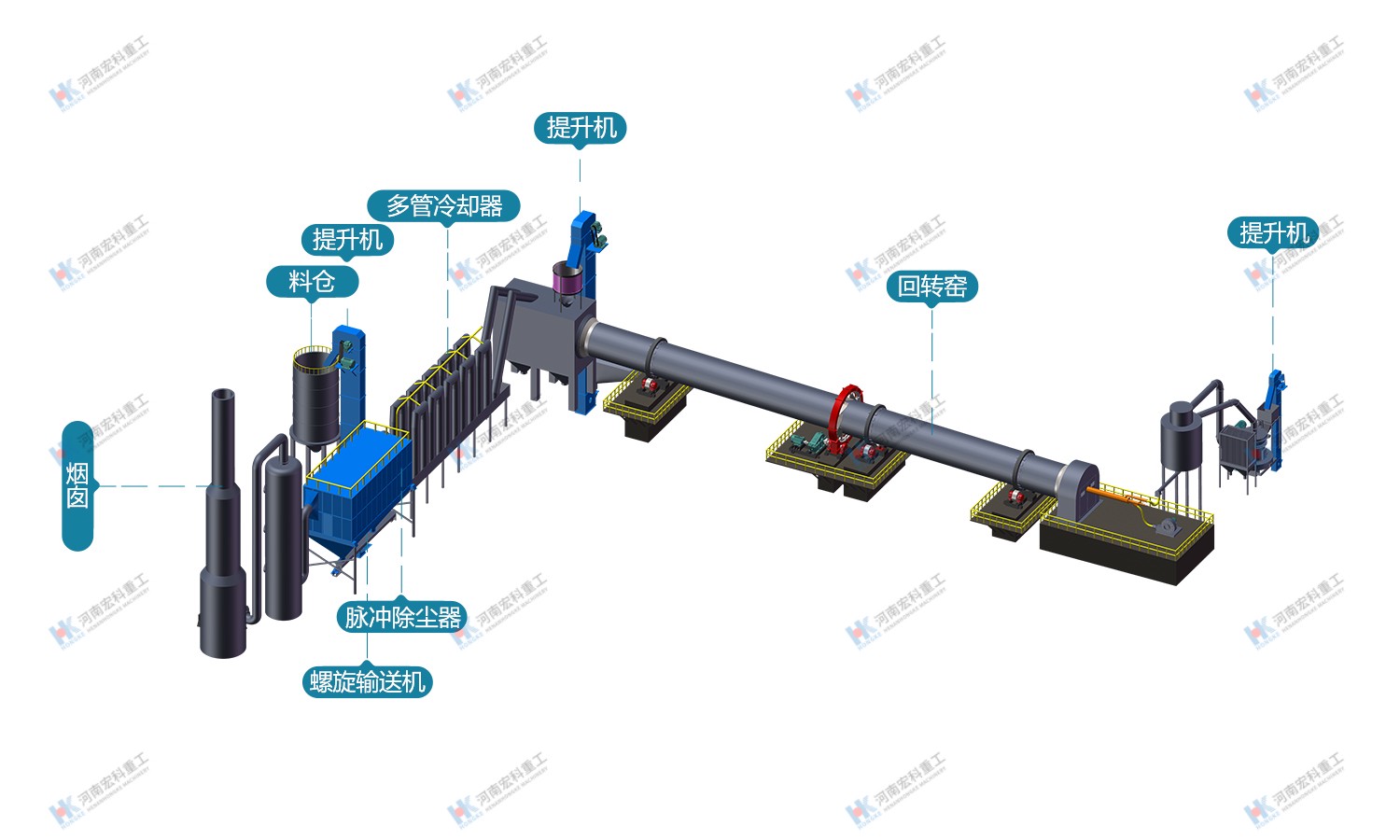

5. 氧化锌生产线所需装备列表

以一条年产1万吨（以粗氧化锌计）的直接法回转窑生产线为例，主要装备清单如下：

6. 如何选择氧化锌生产加工设备的分析

6.1 回转窑的选择

窑型与尺寸：​ 处理含锌烟灰等低品位、高杂质原料，建议选用长径比较大的窑（L/D > 18），延长物料在还原带的停留时间，提高锌的挥发率。处理高品位锌精矿，可适当缩短窑长。直径需根据产能计算，确保截面风速适宜（通常1.5-3 m/s），避免扬尘过大。

耐火材料：​ 氧化锌生产对耐火材料的化学侵蚀非常严重。还原带（高温区）必须选用抗侵蚀性极强的镁铬砖或镁铝尖晶石砖。预热带可用高铝砖。特别注意，锌蒸气会渗透到砖缝中冷凝，反复氧化还原导致砖体开裂，因此砌筑质量要求极高，需留足膨胀缝。

密封装置：​ 窑头、窑尾密封至关重要。锌蒸气一旦泄漏，不仅造成产品损失，还会在外部冷凝堵塞。建议采用复合式密封（如石墨块+鱼鳞片+气缸压紧），确保漏风率低。

传动与调速：​ 采用变频电机驱动，实现0.1-2 rpm的无级调速，以适应不同原料的焙烧曲线。

6.2 压球机的选择

辊面压力：​ 球团的强度直接影响窑内透气性和扬尘量。必须选用液压加压的对辊压球机，压力不低于30吨，确保球团落下强度大于50次/0.5m。

辊皮材质：​ 推荐高铬合金或硬质合金堆焊辊皮，耐磨耐腐蚀，使用寿命长。

球窝形状：​ 根据原料特性选择。对于易成球的物料，可选扁圆形球窝；对于难成球的物料，可选枕形或枣核形球窝，以提高脱模率。

6.3 收尘系统的选择

冷却方式：​ 烟气必须先冷却至220℃以下才能进入布袋除尘器，否则会烧毁滤袋。余热锅炉是最优选择，可回收热能产生蒸汽。其次是空气冷却器，投资低但占地大。严禁直接喷水冷却，会造成氧化锌结块和糊袋。

滤袋材质：​ 必须选用耐高温、耐水解、抗氧化性强的滤料。推荐P84（聚酰亚胺）​ 或PTFE（聚四氟乙烯）覆膜滤袋，长期工作温度可达240-260℃。普通涤纶针刺毡不耐温，不可使用。

清灰方式：​ 采用脉冲喷吹清灰，压缩空气压力需稳定在0.5-0.6MPa。设置合理的喷吹间隔和脉冲宽度，避免过度清灰导致排放超标或清灰不足导致阻力过大。

6.4 氧化室的设计

氧化室容积需足够大，保证锌蒸气与空气有充分的混合和反应时间（停留时间>1秒），否则会有未氧化的锌粉进入收尘系统，存在爆炸风险。

氧化室入口应设有多组二次风喷嘴，可调节角度和风量，控制氧化温度和产品粒度。温度过低（<700℃）产品发黑（含金属锌），温度过高（>1100℃）产品活性降低。

7. 常见问题的问答

Q1: 回转窑生产氧化锌时，为什么会出现“结圈”？如何处理？

A: 结圈是氧化锌回转窑最常见的故障。主要原因有：1）原料中碱金属（K、Na）和氯（Cl）含量过高，形成低熔点共熔物；2）还原煤灰分熔点过低；3）窑内局部温度过高导致液相过早出现；4）球团强度不够，在窑内碎裂产生大量粉末。

处理方法：​ 1）严格控制入窑原料的Cl⁻含量（建议<1%），必要时增加水洗脱氯工序；2）调整配料，加入高熔点的石灰石或白云石提高炉渣熔点；3）优化燃烧器火焰形状，避免火焰冲刷窑皮；4）一旦形成轻度结圈，可通过提高窑速、调整风煤比尝试“烧掉”；严重结圈必须停窑人工打圈。

Q2: 如何提高氧化锌的产品纯度？

A: 提高纯度的核心是分离锌与其他杂质（主要是Pb、Cd）。方法有：1）控制氧化室温度：利用Pb、Cd的沸点低于Zn的特性，将氧化室温度控制在850-950℃，使Pb、Cd蒸气来不及氧化就被抽走，而Zn优先氧化。2）分段收尘：在氧化室后设置多个串联的收尘室，前段收集高纯ZnO，后段收集含Pb、Cd的次品。3）二次精炼：如前所述，将粗氧化锌进行二次还原-氧化提纯。

Q3: 氧化锌的颜色发灰或发黑是什么原因？

A: 发灰通常是因为含有未完全氧化的金属锌微粒，或混入了含铅化合物。发黑则是因为：1）氧化室温度过低或氧气不足，产生了大量的金属锌粉；2）原料或煤粉中的碳粒被带入产品中；3）冷却和收尘过程中，高温产品长时间接触还原性气体。解决办法是提高氧化室温度、加大二次风量、检查密封防止烟气短路。

Q4: 布袋除尘器收集到的氧化锌为什么有时会“着火”？

A: 这是因为收集到的氧化锌粉末中混入了细小的金属锌颗粒（蓝粉）。金属锌化学性质活泼，在潮湿空气中会缓慢氧化放热，当热量积聚到一定程度就会引起自燃。预防措施：​ 1）确保氧化室反应完全，尽量减少金属锌的产生；2）收集的氧化锌应立即冷却、密封包装，隔绝空气；3）在除尘器灰斗设置温度监测和惰性气体（如N₂）灭火装置。

Q5: 生产1吨氧化锌大概需要多少成本和能耗？

A: 以直接法为例，生产成本主要由以下几部分组成（粗略估算）：

原料成本：​ 约占60-70%。取决于锌精矿或含锌烟灰的价格。

燃料成本：​ 约占15-20%。每吨产品消耗标准煤约0.5-0.8吨。

电力成本：​ 约占5-8%。吨产品电耗约300-500 kWh。

辅材与人工：​ 约占10%。

折旧与环保：​ 约占10%。

总成本随原料价格和市场波动很大，需根据实际情况详细测算。
